Comment monter une cloison alvéolaire Placopan® ?
Grâce à notre pas à pas, découvrez comment monter une cloison alvéolaire Placopan® !
DESCRIPTION DE L’OUVRAGE
Une cloison alvéolaire Placopan® est constituée de panneaux monoblocs à parements en plaques de plâtre collés en usine sur un réseau alvéolaire en carton et d’accessoires en bois servant à assurer la liaison entre les panneaux.
| Type de cloison | Placopan® 50 |
| Épaisseur totale de la cloison (mm) | 50 |
| Épaisseur des plaques de parement (mm) | 10 |
| Poids approximatif (kg/m2) | 17,3 |
| Hauteur maximale d'emploi (m) | 2,60 (1) |
| Isolation acoustique(2) RA (dB) | 29 |
(1) De sol fini à plafond fini.
(2) RE CTBA n° PC/PHY/1036-A/639.
AVANT DE DÉMARRER
QUANTITATIFS
Quantités indicatives pour réaliser 1 m2 d’ouvrage (jointoyé avec bande).
| Produit | Panneau de largeur 1,20m |
| Cloison Placopan® 50 | 1,05m2 |
| Semelle 50 | 0,42ml |
| Rail 50 | 0,68ml |
| Clavette 50 | 2 clavettes |
| Vis TTPC 35 | 8 vis |
| Vis TTPC 70 | 1 vis |
| Bande PP grand rouleau | 2,8ml |
| Enduit poudre (1) | 0,66kg |
| Ou enduit prêt à l'emploi(1) | 0,94kg |
(1) Voir chapitre « Les finitions » page 126 du Compagnon.
POINTS SINGULIERS
Raccordement avec les huisseries
- Vissez sur l’imposte de l’huisserie un potelet (dépassant de 20 cm de chaque côté) et encastrez des clavettes à mi-hauteur. Emboîtez et glissez un panneau sur l’imposte.
- Fixez 3 clavettes verticalement dans un panneau puis vissez le montant de l’huisserie sur ces clavettes.
Raccordement avec les autres cloisons
- Raccordement en L

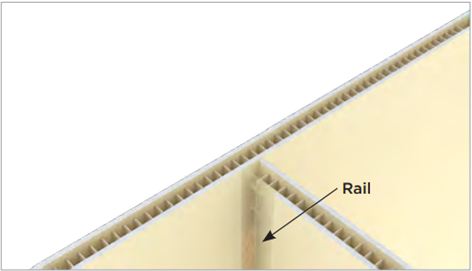

- Raccordement en T
- Raccordement avec les doublages
- Raccordement avec les plafonds filants
MISE EN OEUVRE
Outillages et accessoires nécessaires
- Cordeau à tracer ou laser pour le tracé de l’ouvrage
- Cutter ou scie à main
- Niveau à bulle pour s’assurer de la planéité de l’ouvrage
- Visseuse munie d’un embout spécial « plaque de plâtre »
- Règle de 2 m
- Lame à enduire
- Platoir ou lisseuse
- Couteau d’angle
- Malaxeur pour enduit
- Tracez au sol et au plafond l’épaisseur totale de la cloison (épaisseur du panneau = 50 mm) et repérez les huisseries
- Fixez la semelle au sol et le rail au plafond, tous les 60 cm maximum. Le type de fixation doit être adapté à la nature du support : pistoscellement, clouage, chevillage…
- Coupez les panneaux à la hauteur sous plafond moins la hauteur de la semelle.
- Emboîtez le panneau dans le rail du haut et faites-le glisser jusqu’au mur de départ.
- Insérez et vissez 3 clavettes de 20 cm à l’intérieur du panneau (une sur la semelle et les deux autres réparties sur la hauteur).
- Pour la pose du dernier panneau : enfoncez complétement les clavettes de chaque côté du dernier panneau à poser.
- Faites un trait de scie sur un des côtés du panneau (là où sont posées les clavettes).
Emboîtez le dernier panneau et déplacez les clavettes sur la moitié de la longueur vers les panneaux latéraux (à l’aide d’une grande pointe dans les traits de scie).
Soignez les joints : ils complètent la solidité de l’ouvrage et assurent la continuité de l’aspect de
surface.
