Comment monter une cloison sur ossature Placostil® ?
DESCRIPTION DE L'OUVRAGE

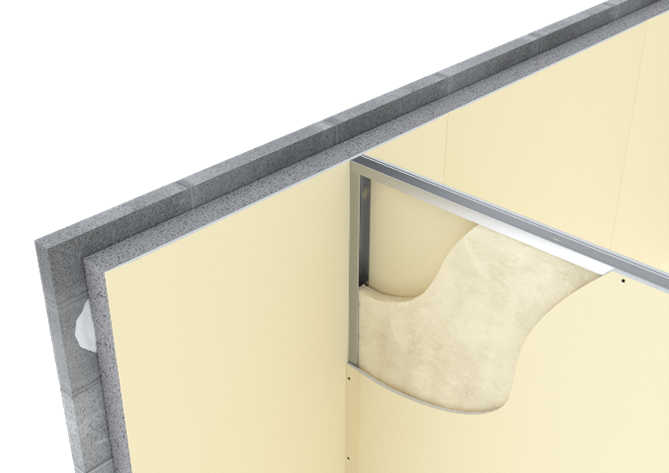

La cloison Placostil® est constituée de plaques de plâtre vissées sur une ossature métallique, réalisée à partir de rails et montants Stil®.
Ce système permet d’obtenir différents types de performances en fonction du choix des plaques de plâtre (voir guide de choix page 59 du Compagnon ) et de l’isolant.
Avantages
- Solution modulable qui s’adapte à des configurations multiples.
- Hautes performances acoustiques et thermiques (en fonction de la nature, du nombre de plaques, de l’isolant ou de la dimension des ossatures).
- Facilité de mise en œuvre.
AVANT DE DÉMARRER
Choix du type de cloison
| Type de cloison | Simple parement | Double parement | ||||||
| Hauteurs limites (m) | 2,50 | 2,80 | 3,05 | 3,45 | 3,00 | 3,45 | 3,75 | 4,15 |
| Type de montant | Still® M 48 | Still® M 48 | ||||||
| Simple | Simple | Double | Double | Simple | Simple | Double | Double | |
| Entraxe entre les montants (cm) | 60 | 40 | 60 | 40 | 60 | 40 | 60 | 40 |
| Épaisseur totale | 72 | 98 | ||||||
Exemple de chantier
Pour une cloison de 2,90 m de hauteur en simple parement, choisissez des montants Stil® M 48 et doublez-les dos à dos (voir étape 3 de la mise en œuvre). Positionnez les montants dans les rails Stil® R 48 tous les 60 cm (entraxe).
QUANTITATIFS
Quantités indicatives pour réaliser 1 m2 de cloison de distribution Placostil® (jointoyée avec bande).
| Produits | Unité | Simple parement | Double parement | |||
| Entraxe entre les montants (cm) | Entraxe entre les montants (cm) | |||||
| 60 | 40 | 60 | 40 | |||
| Plaque de plâtre Placo® (largeur 1,20m) | m2 | 2,1 | 2,1 | 4,2 | 4,2 | |
| Rail Stil® | ml | Quantité à prévoir selon les disponibilités du chantier | ||||
| Montant Placostil® | simple | ml | 2,1 | 3 | 2,1 | 3 |
| double | ml | 3,7 | 5,3 | 3,7 | 5,3 | |
| Vis TTPC 25 ou 35 | unité | 22 | 30 | 6 | 8 | |
| Vis TTPC 45 | unité | - | - | 22 | 30 | |
| Vis TRPF 13 | simple | unité | 2 | 2 | 2 | 2 |
| double | unité | 6 | 10 | 6 | 10 | |
| Bande PP grand rouleau | ml | 2,8 | 2,8 | 2,8 | 2,8 | |
| Enduit poudre (1) | kg | 0,66 | 0,66 | 0,66 | 0,66 | |
| Ou enduit prêt à l'emploi(1) | kg | 0,94 | 0,94 | 0,94 | 0,94 | |
(1) Voir chapitre « Les finitions » page 126 du Compagnon.
Exemple de chantier
Pour une cloison de 2,90 m de hauteur et de 3 m de largeur (8,7 m² d’ouvrage) en montants Stil® M 48 doublés avec un entraxe de 60 cm et une pose en simple parement, comptez :
| Plaque de plâtre Placo® | 8,7 x 2,1 = 18,3 m² soit 7 plaques de 1 200 x 2 500 mm |
| Rail Stil® R 48 | Quantité à prévoir selon les dispositions du chantier |
| Montant Stil® M48 | 8,7 x 3,7 = 32,2 ml |
| Vis TTPC 25 ou 35 | 8,7 x 22 = 191 vis |
| Vis TRPF 13 | 8,7 x 6 = 52 vis |
| Bande PP grand rouleau | 8,7 x 2,8 = 24,4 ml |
| Enduit poudre | 8,7 x 0,66 = 6kg |
| Ou enduit prêt à l'emploi | 8,7 x 0,94 = 8kg |
Points singuliers
Raccordement avec les huisseries
- Arrêtez les rails et remontez-les en équerre sur 15-20 cm.
- Fixez les montants sur l’huisseries par 4 vis, dont une située obligatoirement au pied.
- Grugez et rabattez un rail Stil®.
- Positionnez le rail rabattu en haut de l’huisserie.
N’oubliez pas de visser les montants de départ d’imposte sur les montants vissés à l’huisserie.
Zoom sur les joints autour des huisseries
Pour limiter les risques de fissuration, les joints entre les plaques de plâtre doivent être à plus de 20 cm des montants verticaux de l’huisserie.
Raccordement avec les doublages
- Raccordement en T ou L, simple parement
- Raccordement en L, double parement
Raccordement avec les doublages
Cloison simple parement : doublage filant mis en œuvre avant cloison.
Raccordement avec les plafonds filants
- Cloison simple parement
La plaque de plâtre du plafond doit être interrompue au niveau de la cloison.
- Cloison double parement
La plaque de plâtre du plafond doit être interrompue au niveau de la cloison.
Raccordement avec les planchers
- Cloison simple parement : fixation sur chape flottante.
- Cloison simple parement : fixation sur sol brut pour de meilleures performances acoustiques.
Zoom sur le raccordement sur anciens planchers
- Plancher bois : fixez les rails directement sur le plancher existant.
- Ancien carrelage : enlevez les carreaux et fixez les rails sur la chape.
Joint de fractionnement
Les joints de fractionnement (rupture) sont prévus :
- au droit des joints de dilatation du gros œuvre,
- tous les 25 m linéaires ou 300 m² dans le cas d’ouvrages de grandes dimensions.
Ménagez un jeu de 10 mm environ entre les plaques et traitez-le à l’aide du profilé de dilatation Stil® fixé par collage sur les plaques avec un enduit de la gamme Placo®.
MISE EN OEUVRE
L’exemple présenté correspond à une cloison Placostil® de 2,60 m de hauteur, en simple parement, avec une laine type PAR Phonic d’ISOVER de 45 mm. Les montants Stil® M 48 sont doublés et l’entraxe est de 60 cm.
Outillages et accessoires nécessaires
- Pince à sertir pour les profilés
- Cordeau à tracer ou laser pour le tracé de l’ouvrage
- Cutter ou scie à main
- Pince grignoteuse ou cisaille à tôle
- Niveau à bulle pour s’assurer de la planéité de l’ouvrage
- Visseuse munie d’un embout spécial « plaque de plâtre »
- Règle de 2 m
- Lame à enduire
- Platoir ou lisseuse
- Couteau d’angle
- Malaxeur pour enduit
Tracez au sol et au plafond l’épaisseur totale de la cloison (rail + plaque) et repérez les huisseries (dans cet exemple 48 mm + 2 x 12,5 mm soit 73 mm).
Fixez les rails tous les 60 cm maximum sur sol fini. Le type de fixation doit être adapté à la nature du support : pistoscellement, clouage, chevillage…
Zoom sur la fixation sur sol brut
- Ajoutez une protection complémentaire en polyéthylène (100 μm) puis fixez le rail comme précédemment. Une fois relevé, le film doit dépasser de 2 cm par rapport au sol fini.
- Fixez simultanément les rails et leur protection.
En sous face des planchers : fixez les rails mécaniquement tous les 60 cm maximum.
Dans le cas de fixation sous plafond en plaques de plâtre, vous devez fixer les rails :
- soit en les vissant dans l’ossature du plafond (1)
- soit en les chevillant dans les plaques (2)
- Fixez les montants de départ au mur tous les 60 cm, sertissez-les ou vissez-les à l’aide de vis TRPF 13 dans les rails hauts et bas (tous les 40 cm dans le cas d’une finition carrelage).
- Ménagez en tête un jeu de 1 cm environ.
Pour raccorder des montants doubles
- Pour les montants doubles : solidarisez-les en les vissant dos à dos (à l’aide de vis TRPF 13) tous les 40 cm. Les extrémités des profilés doivent être décalées de 40 cm.
- Alignez les trous pour faciliter le passage des gaines.
Zoom sur le raccord des montants simples
Raccordez-les avec un morceau de rail de 30 cm (recouvrement d’au moins 15 cm de chaque côté). Solidarisez le rail par vissage sur les 2 ailes (8 vis TRPF).
Attention : Ne pas aligner les raccords d’une ligne d’ossatures à l’autre.
- Coupez les plaques à la hauteur sous plafond moins 1 cm.
- Posez-les verticalement jointives au plafond.
- Vissez les plaques dans les ailes de chaque montants et dans les rails haut et bas à 1 cm minimum du bord à l’aide de vis TTPC.
- Sur une ligne, espacez les vis de 30 cm maximum.
- Posez l’isolant, les gaines électriques et/ou les renforts avant de visser les plaques du 2e côté.
- Vissez les plaques de l’autre côté en décalant les joints avec ceux du 1er côté (à l’aide de vis TTPC).
Zoom sur une cloison en double parement
- Fixez le 1er parement de plaque dans les montants tous les 60 cm.
- Décalez le joint entre le 1er et le 2e parement pour croiser les plaques.
- Fixez le 2e parement dans les montants tous les 30 cm maximum.
Dans le cas de montants doubles, vissez alternativement sur chaque montant.
Soignez les joints : ils complètent la solidité de l’ouvrage et assurent la continuité de l’aspect de surface.
Zoom sur les salles de bains
Utilisez les plaques Placomarine® ou Habito® Hydro :
- Complétez la protection par un joint mastic mis en œuvre sous la plaque.
- Pour la finition, utilisez un enduit à joint hydrofuge : Placomix® Hydro ou Placojoint® PR HYDRO.
Cas d’une finition carrelage en simple parement :
- L’entraxe entre les montants Placostil® doit être de 40 cm qu’ils soient simples ou doubles.
Cas d’une rénovation :
- Pour des cloisons déjà montées en plaques de plâtre non hydrofugées : remplacez-les
