Guide des systèmes de cloisons, contre-cloisons et plafonds avec isolants biosourcés
Placo®, leader du confort intérieur, et Isonat, spécialiste de l'isolation biosourcée en fibres de bois, ont mutualisé leurs expertises pour offrir des systèmes alliant les performances techniques des cloisons, contre-cloisons et plafonds feu Placo® et les performances acoustiques des panneaux flexibles Isonat.
Découvrez la gamme des systèmes Placo® en cloisons, contre-cloisons et plafonds feu avec les isolants biosourcés Isonat
La protection incendie et l’acoustique sont des critères fondamentaux dans les logements collectifs et les bâtiments tertiaires, qui sont soumis à des réglementations strictes afin de garantir la sécurité et le confort de leurs occupants.
C’est donc naturellement que Placo® et Isonat se sont associés pour proposer des systèmes de cloisons, contre-cloisons et plafonds feu, non seulement pour satisfaire aux exigences réglementaires de ces bâtiments, mais aussi pour répondre à une demande croissante du marché pour des matériaux biosourcés.
Ces systèmes offrent de multiples configurations en cloisons distributives, séparatives, séparatives techniques, contre-cloisons sur murs maçonnés et en plafonds.
Celles-ci ont toutes été validées, et ont d’ailleurs fait l’objet de pas moins de 42 PV (28 en cloisons, 5 en contre-cloisons et 9 en plafonds) pour atteindre les performances acoustiques et de résistance au feu souhaitées. Ces derniers sont un gage de fiabilité et permettent de répondre à vos différents besoins sur chantier.
En termes de performances :
> Ces solutions permettent d’atteindre une résistance au feu EI 30 à EI 120 en cloisons, EI 45 à EI 120 en contre-cloisons et REI 30 à 120 en plafonds.
> Côté confort acoustique, elles offrent par exemple :
- en cloison séparative :
SAD 160 – 1 Placo® Duo’Tech 25 – 2 x ISONAT FLEX40 40mm – 1 Placo® Duo’Tech 25 => RA = 66 dB
- en cloison distributive :
72/48 – 1 Placoplatre® BA13 – 1 x ISONAT FLEX40 40mm – 1 Placoplatre® BA13 => RA = 39 dB

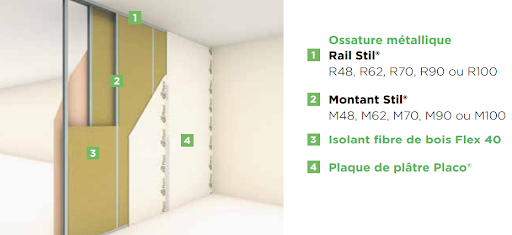

Composition du système :

- Ossature métallique Stil®
- Panneaux flexibles Isonat Flex 40 (cloisons distributives et séparatives) ou Flex 55 (contre-cloisons – 0,036 W/(m.k)). Ils disposent d’un Avis Technique pour l’isolation des parois verticales et des combles (Isonat Flex 40), et pour les murs et combles (Isonat Flex 55). Ces isolants acoustiques par nature bénéficient également de certificats ACERMI et de FDES disponibles sur la base INIES, des gages d’assurance et de sérénité pour les chantiers et les entreprises.
- Plaque de plâtre à adapter aux besoins de chaque chantier grâce à une large gamme : des plaques standards Placoplatre® BA 13 et Placoplatre® BA 15 aux plaques techniques Placomarine® (humidité), Placo® Phonique (acoustique), Habito® (haute résistance aux chocs), Duo’Tech® 19 & 25 (acoustique), Lisaplac® et Placoflam® (feu), Placoplatre® BA 18S.
Cloisons distributives
Cloisons distributives simples
Les cloisons distributives Placo® Isonat sont constituées de panneaux Isonat en fibre de bois Flex 40 et de plaques de plâtre Placo® de 13 à 18 mm d’épaisseur vissées sur une ossature en acier Stil®. Elles constituent des ouvrages offrant une gamme très étendue de performances, obtenues en variant la nature et le nombre de plaques, et la dimension de l’ossature.
Les cloisons distributives Placo® et Isonat sont adaptées à tous les types de constructions, neuves ou en rénovation : bâtiments d’habitation, bâtiments tertiaires (établissements scolaires, de santé, locaux commerciaux, bureaux), immeubles de grande hauteur (IGH)…

Type de cloison |
98/48 à 150/100 |
|
Épaisseur totale de la cloison |
98 à 136 mm |
|
Nombre et type de plaques par parement |
2 x Placoplatre® BA13 |
|
Ossature |
Stil® M48 à Stil® M100 |
|
Épaisseur d’isolant Flex 40 |
45 à 100 mm |
|
Hauteurs limites |
3,00 à 6,75 m |
|
Résistance au feu |
Plaques Placo® ou Lisaplac® |
EI 60 |
Plaques Placoflam® ou Lisaflam® |
EI 120 |
|
Isolation acoustique |
47 à 52 dB |
|
Résistance aux chocs |
120J |
Se reporter au chapitre correspondant de l’Intégrale pour les performances détaillées.
N° PV |
N° Ext. |
Parements |
Résistance au feu (1) |
RS06-158 |
21/3 |
1 x Placoplatre® BA18 |
EI 60 |
RS15-019 |
21/1 |
1 x Placoplatre® BA13 ou 1 x Placoplatre® BA15 |
EI 30 |
RS15-020 |
21/1 |
1 x Placoflam® BA13 ou 1 x Placoflam® BA15 |
EI 60 |
RS15-021 |
21/1 |
2 x Placoplatre® BA13 |
EI 60 |
RS15-022 |
21/1 |
2 x Placoflam® BA13 |
EI 120 |
RS15-081 |
21/1 |
1 x Placoflam® BA13 + 1 x Placoplatre® BA6 |
EI 60 |
RS17-035 |
21/2 |
1 x Habito® 13 |
EI 45 (2) |
RS18-035 |
21/1 |
1 x Placoplatre® BA 13 + 1 x Habito® 13 |
EI 60 |
(1) Se reporter à l’extension de classement multiple et aux procès-verbaux en vigueur pour les détails de mise en œuvre et les hauteurs maximales.
(2) La résistance au feu passe de EI 60 à EI 45 avec un isolant flexible en fibre de bois Isonat.
Cloisons distributives monoparement
Les cloisons de distribution “monoparement” sont constituées de panneaux Isonat en fibre de bois Flex 40 et de plaques de plâtre Placo® de 90 cm de largeur vissées sur une ossature en acier galvanisé Placostil®.
Initialement destinées aux milieux hospitaliers, les cloisons distributives “monoparement” trouvent également leur place dans tous les locaux où des résistances aux chocs d’occupation importantes ou de hautes performances acoustiques ou de résistance au feu sont exigées.
Type de cloison |
72/36 à 136/100 |
Épaisseur totale de la cloison |
72 à 136 mm |
Nombre et type de plaques par parement |
1 x Placoplatre® BA18S |
Ossature |
Stil® M36 à Stil® M100 |
Épaisseur d’isolant Flex 40 |
30 à 100 mm |
Hauteurs limites |
3,00 à 6,85 m |
Résistance au feu |
EI 60 |
Isolation acoustique |
42 à 50 dB |
Résistance aux chocs |
120J |
Se reporter au chapitre correspondant de l’Intégrale pour les performances détaillées.
N° PV |
N° Ext. |
Parements |
Résistance au feu (1) |
RS11-044 |
21/6 |
1 x Placoplatre® BA 25 |
EI 60 ou EI 120 |
RS11-143 |
21/3 |
1 x Placo® Duo’Tech® 25 |
EI 60 |
RS13-008 |
21/3 |
1 x Placo® Duo’Tech® 19 |
EI 60 |
RS13-063 |
21/3 |
1 x Placoplatre® BA 18S |
EI 60 |
(1) Se reporter à l’extension de classement multiple et aux procès-verbaux en vigueur pour les détails de mise en œuvre et les hauteurs maximales.

Cloisons séparatives
Les cloisons séparatives Placo® Isonat sont destinées à séparer, en neuf ou en rénovation, les locaux nécessitant une isolation acoustique élevée. Les cloisons Placostil® SAD (Séparative d’Appartements à ossature Double) sont constituées d’ossatures périphériques doubles et de doubles lignes d’ossatures verticales indépendantes associées aux plaques de plâtre Placo® et aux panneaux Isonat en fibre de bois Flex 40. Les cloisons Placostil® SAA (Séparative d’Appartements à ossature Alternée) sont constituées d’ossatures périphériques simples et de doubles lignes d’ossatures verticales indépendantes et alternées associées aux plaques de plâtre Placo® et aux panneaux Isonat en fibre de bois Flex 40.

Cloisons séparatives Placostil® SAA-SAD |
|
Type de cloison |
SAA 120 à SAA 180 Duo’Tech® 25 |
Épaisseur totale de la cloison |
120 à 180 mm |
Nombre et type de plaques par parement |
1 x Placo® Duo’Tech® 25 |
Ossature |
Stil® M48 à Stil® M100 |
Épaisseur d’isolant Flex 40 |
1 x 70 à 2 x 45 mm |
Hauteurs limites |
2,50 à 5,50 m |
Résistance au feu |
EI 60 |
Isolation acoustique |
61 à 67 dB |
Se reporter au chapitre correspondant de l’Intégrale pour les performances détaillées.
N° PV |
N° Ext. |
Parements |
Résistance au feu (1) |
RS09-091 |
21/2 |
2 x Placoplatre® BA 13 |
EI 60 |
RS09-092 |
21/1 |
2 x Placoflam® BA 13 |
EI 120 |
RS10-085 |
21/2 |
1 x Placo® Duo’Tech® 25 |
EI 60 |
RS15-036 |
21/1 |
1 x Placo® Duo’Tech® 19 |
EI 60 |
RS17-008 |
21/2 |
1 x Placoplatre® + 1 x Habito® 13 |
EI 60 |
(1) Se reporter à l’extension de classement multiple et aux procès-verbaux en vigueur pour les détails de mise en œuvre et les hauteurs maximales.

Cloisons séparatives techniques
Le système C Stil® Placo® Isonat est une paroi développée spécialement pour la réalisation de cloisons séparatives anti-effraction qui peuvent être utilisées entre les logements et sur les zones de circulation.
Le système M 150 GH Placo® Isonat est destiné aux ouvrages de grande hauteur dans les locaux industriels et les commerces.
Le système High Stil® Placo® Isonat est adapté aux zones de stockage ou aux locaux commerciaux.
Le système acoustique grande hauteur Cinestil® Placo® Isonat est destiné aux cinémas et salles de spectacle.
Cloisons C Stil® |
|
Type de paroi |
C Stil® 120-10’-58 à C Stil® 180-10’-64 |
Épaisseur totale de la paroi |
120 à 180 mm |
Nombre et type de plaques par parement |
1 x Placo® Duo’Tech® 25 |
Ossature périphérique par parement |
Cornière Stil® CR2 + Rail C Stil® R30 |
Ossature verticale par parement |
2 x Bac C Stil® |
Épaisseur d’isolant Flex 40 |
45 à 100 mm |
Hauteurs limites |
3,35 m |
Résistance à l’effraction |
BP2 – Niveau 2 (10 minutes) |
Résistance au feu |
EI 60 |
Isolation acoustique |
58 à 64 dB |
Se reporter au chapitre correspondant de l’Intégrale pour les performances détaillées.
N° PV |
N° Ext. |
Parements |
Résistance au feu (1) |
RS16-023 |
21/2 |
1 x Placoplatre® BA18S ou 1 x Placo® Duo’Tech® 25 |
EI 60 |
RS17-005 |
21/2 |
1 x Placo® Duo’Tech® 25 |
EI 60 |
(1) Se reporter à l’extension de classement multiple et aux procès-verbaux en vigueur pour les détails de mise en œuvre et les hauteurs maximales.
Cloisons M 150 GH |
|
Type de cloison |
186/150 à 250/150 |
Épaisseur totale de la cloison |
120 à 180 mm |
Nombre et type de plaques par parement |
1 x Placoplatre® BA18S ou 1 x Placoplatre® BA25 + 1 x Placo® Duo’Tech® 25 ou 2 x Placoplatre® BA25 |
Ossature |
Placostil® M 150 GH |
Épaisseur d’isolant Flex 40 |
140 mm |
Hauteurs limites |
7,70 ou 9,80 m |
Résistance au feu |
EI 60 à EI 180 |
Isolation acoustique |
50 dB |
Se reporter au chapitre correspondant de l’Intégrale pour les performances détaillées.
N° PV |
N° Ext. |
Parements |
Résistance au feu (1) |
RS16-070 |
21/1 |
1 x Placoplatre® BA 25 |
EI 120 |
RS19-057 |
21/1 |
2 x Placoplatre® BA 25 |
EI 180 |
(1) Se reporter à l’extension de classement multiple et aux procès-verbaux en vigueur pour les détails de mise en œuvre et les hauteurs maximales.
Cloisons High Stil® |
|
Type de cloison |
High Stil® 120/70 ou High Stil® 150/100 |
Épaisseur totale de la cloison |
120 ou 150 mm |
Nombre et type de plaques par parement |
1 x Placoplatre® BA 25 ou 1 x Placo® Duo’Tech® 25 |
Ossature |
High-Stil® 70 ou High Stil® 100 |
Hauteurs limites |
5,75 ou 9,80 m |
Résistance au feu |
EI 60 ou EI 120 |
Isolation acoustique |
48 à 59 dB |
Se reporter au chapitre correspondant de l’Intégrale pour les performances détaillées.
N° PV |
N° Ext. |
Parements |
Résistance au feu (1) |
RS10-121 |
21/3 |
1 x Placo® Duo'Tech® 25 |
EI 60 |
RS10-120 |
21/2 |
1 x Placoplatre® BA 25 |
EI 120 |
RS20-013 |
21/1 |
1 x Mégaplac® 25 |
EI 60 |
(1) Se reporter à l’extension de classement multiple et aux procès-verbaux en vigueur pour les détails de mise en œuvre et les hauteurs maximales.
Cloisons Cinestil® |
|
Type de cloison |
Cinéstil® 4D / 375 ou Cinéstil® 4D / 470 |
Épaisseur totale de la cloison |
375 ou 470 mm |
Nombre et type de plaques par parement |
2 x Placo® Duo’Tech® 25 |
Ossature périphérique |
Sabot High-Stil® + Cornière Megastil® + Résilient acoustique |
Ossature verticale |
Montant Cinestil® 215/70 ou 310/70 + lisses Megastil® |
Épaisseur d’isolant Flex 40 |
2 x 100 mm |
Hauteurs limites |
9,35 à 12,85 m |
Résistance au feu |
EI 60 / R 60 |
Isolation acoustique |
81 dB |
Se reporter au chapitre correspondant de l’Intégrale pour les performances détaillées.
N° PV |
N° Ext. |
Parements |
Résistance au feu (1) |
RS11-104 |
21/1 |
1 x Placo® Duo’Tech® 25 |
EI 60 |
RS17-017 |
21/1 |
Se référer au (2) |
EI 60 |
RS18-024 |
21/1 |
1 x Placo® Duo’Tech® 25 |
R 60 / EI 60 |
RS19-041 |
21/1 |
Cinestil®(2) Cinestil® dB (2) |
R 30 / EI 60 |
Cinestil® 3D (2) Cinestil® 4D (2) |
R 60 / EI 60 |
(1) Se reporter à l’extension de classement multiple et aux procès-verbaux en vigueur pour les détails de mise en œuvre et les hauteurs maximales.
(2) Se reporter au procès-verbal en vigueur pour la composition des ouvrages.

Contre-cloisons
Quel que soit l’état du mur, les doublages Placo® et Isonat sur montants s’adaptent à tous les types de locaux sur supports maçonnés en neuf comme en rénovation : bâtiments d’habitation, bâtiments tertiaires (établissements scolaires, de santé, locaux commerciaux, bureaux), immeubles de grande hauteur (IGH)…
Les doublages Placo® Isonat sont constitués de plaques de plâtre Placo® vissées sur une ossature métallique autoporteuse, et de panneaux Flex 55 d’Isonat en fibre de bois. Outre leur fonction d’aménagement intérieur du mur maçonné, ils permettent de renforcer ses caractéristiques thermiques et acoustiques.

Contre-cloisons Placostil® |
|
Type de doublage |
Placostil® sur montants |
Nombre et type de plaques par parement |
2 x Placoplatre® BA18S |
Ossature métallique |
Stil® M36 à Stil® M100 |
Hauteurs limites |
2,00 à 5,00 m |
Résistance au feu |
EI 60 |
Résistance aux chocs |
120J |
Se reporter au chapitre correspondant de l’Intégrale pour les performances détaillées.
N° PV |
N° Ext. |
Parements |
Résistance au feu (1) |
RS08-144 |
21/2 |
1 x Placoplatre® BA 25 |
EI 45 |
RS09-019 |
21/3 |
1 x Placoplatre® BA 25 + 1 x Placoplatre® BA 13 |
EI 60 |
RS19-013 |
21/1 |
2 x Placoplatre® BA18S |
EI 60 |
RS19-105 |
21/1 |
2 x Placoplatre® BA 25 |
EI 120 |
(1) Se reporter à l’extension de classement multiple et aux procès-verbaux en vigueur pour les détails de mise en œuvre et les hauteurs maximales.
Contre-cloisons M 150 GH et High-Stil® |
|
Type de doublage |
186/150 |
Épaisseur totale |
186 mm |
Nombre et type de plaques par parement |
2 x Placoplatre® BA18S |
Ossature |
Placostil® M150 GH |
Épaisseur d’isolant Flex 55 |
140 mm |
Hauteurs limites |
6,15 à 9,00 m |
Résistance au feu |
EI 60 |
Isolation acoustique Rw (C ; CTr) |
81 dB (-3 ; -10) (sur voile béton 20 cm) |
Se reporter au chapitre correspondant de l’Intégrale pour les performances détaillées.
N° PV |
N° Ext. |
Parements |
Résistance au feu (1) |
RS19-012 |
21/1 |
2 x Placoplatre® BA18S |
EI 60 |
(1) Se reporter à l’extension de classement multiple et aux procès-verbaux en vigueur pour les détails de mise en œuvre et les hauteurs maximales.

Plafonds feu
Les plafonds feu Placo® Isonat sont constitués de plaques de plâtre Placo® vissées sur ossature métallique et de panneaux Flex d’Isonat en fibre de bois (poids maximum de 15 kg/m2). Quel que soit le type de support (charpente bois, acier, béton, hourdis) les plafonds feu Placo® Isonat permettent de répondre à toutes les contraintes de performances : protection incendie, isolation et correction acoustiques, isolation thermique.
Ils sont adaptés à tous les types de constructions, neuves ou en rénovation : bâtiments d’habitation ou bâtiments tertiaires. Les plafonds feu Placo® Isonat sont compatibles avec la mise en œuvre de plafonds décoratifs en sous face. *
* Sauf PV RS14-045 sous plancher bois et RS14-083

Plafond sur ossature PRF |
|
Nombre et type de plaques |
2 x Placoflam® BA 13 ou 2 x Lisaflam® HD BA 13 ou 2 x Glasroc® H Ocean 13 |
Ossature |
Fourrures Stil® F 530 (entraxe 0,60 m) + entretoises PRF Stil® F 530 |
Hauteur plénum minimum |
280 mm |
Poids maximum isolant Flex Isonat |
15 kg/m2 |
Résistance au feu planchers bois, charpentes bois, acier ou béton |
REI 60 / R 60 |
Se reporter au chapitre correspondant de l’Intégrale pour les performances détaillées.
Plafonds Placo® et Isonat |
|||
N° PV |
N° Ext. |
Parements |
Résistance au feu (1) |
RS07-069 |
21/03 |
2 x Placoflam® BA 15 |
EI 60 (plafond seul) |
RS09-034 |
21/04 |
2 x Placoflam® BA 15 |
REI 120 (planchers hourdis béton ou planchers béton) |
RS14-083 |
21/01 |
1 x Placoflam® BA 15 2 x Placoflam® BA 15 3 x Placoflam® BA 15 |
REI 45 (planchers bois ou béton) REI 90 (planchers bois ou béton) REI 120 (planchers bois ou béton) |
RS16-038 |
21/03 |
1 x Placoflam® BA 15 ou 1 x Lisaflam® BA 15 |
REI 30 (planchers bois) R 30 (charpentes bois, acier ou béton) |
RS16-039 |
21/02 |
2 x Placoflam® BA 13 ou 1 x Lisaflam® HD BA 13 |
REI 60 (planchers bois) R 60 (charpentes bois, acier ou béton) |
RS16-040 |
21/01 |
2 x Placoflam® BA 15 ou 2 x Lisaflam® BA 15 |
REI 90 (planchers bois) R 90 (charpentes bois, acier ou béton) |
RS16-041 |
21/01 |
3 x Placoflam® BA 15 ou 3 x Lisaflam® BA 15 |
REI 120 (planchers bois) R 120 (charpentes acier ou béton) R 90 (charpentes bois) R 120 (charpentes bois avec LM 200 mm) |
RS17-020 |
21/02 |
2 x Placoplatre® BA 25 |
REI 120 (planchers bois ou béton) R 120 (charpentes bois, acier ou béton) |
RS21-008 |
NC |
2 x Placoplatre® BA 25 |
REI 120 (planchers bois ou béton) R 120 (charpentes bois, acier ou béton) |
(1) Se reporter à l’extension de classement multiple et aux procès-verbaux en vigueur pour les détails de mise en œuvre et les hauteurs maximales.
